Spezielle Funktionen für die ÖNORM A-6241-1

Die in Österreich gültige Norm ÖNORM A - 6241-1 enthält eine Reihe von zusätzlichen Anforderungen, die erfüllt werden müssen. Diese sind:

• Die Bezeichnung der Beschriftungsblöcke und die Bezeichnung der Attribute ist in der Norm festgelegt.

Alle verwendeten Beschriftungsblöcke sind in einer Zeichnungsvorlage definiert, die beim Austrian Standards Institute (ASI) heruntergeladen werden kann.

• Spezielle Nachverarbeitung für die Beschriftung von Türen und Fenstern

Türen und Fenster müssen mit einer speziellen Beschriftung mit Breite/Höhe und anderen Informationen versehen werden. Je nach Ausrichtung und Öffnungsseite wie unten dargestellt.

• Erstellung einer 2D-Polylinie, die das Rechteck um Türen und Fenster für die Öffnung in der Wand beschreibt

• Spezielle Optionen für die Erstellung von Beschriftunsblöcken

Wenn zusätzliche Attribute erstellt werden sollen, die nicht in der Norm aufgeführt sind, muss ein zusätzlicher Beschriftungsblock erstellt werden, der einer speziellen Namenskonvention folgt.

• Polylinien für Aussparungen (Inseln) in Räumen erzeugen

Revit erzeugt Polylinien für “Inseln” in Räumen auf demselben Layer wie für den Raum. Dies ist in der ÖNORM A-6241-1 nicht erlaubt. Es wird eine spezielle Nachbearbeitung vorgenommen, um festzustellen, ob eine Raumpolylinie “innerhalb” eines anderen Raumes liegt, und wenn ja, wird diesen “Inselpolylinien” ein anderer Layer zugewiesen.

• Sicherstellen, dass der Einfügepunkt des “Raum-Blocks” innerhalb der Polylinie liegt, die die Form des Raumes beschreibt.

In Revit können Sie eine Raum-Beschriftungen außerhalb eines Raumes mit einem “Leader” platzieren, aber der Einfügepunkt des Blocks, der aus der Beschriftung erstellt wird, liegt tatsächlich außerhalb des Raumes. Dies wird durch Ändern des Einfügepunkts des Raum-Blocks korrigiert.

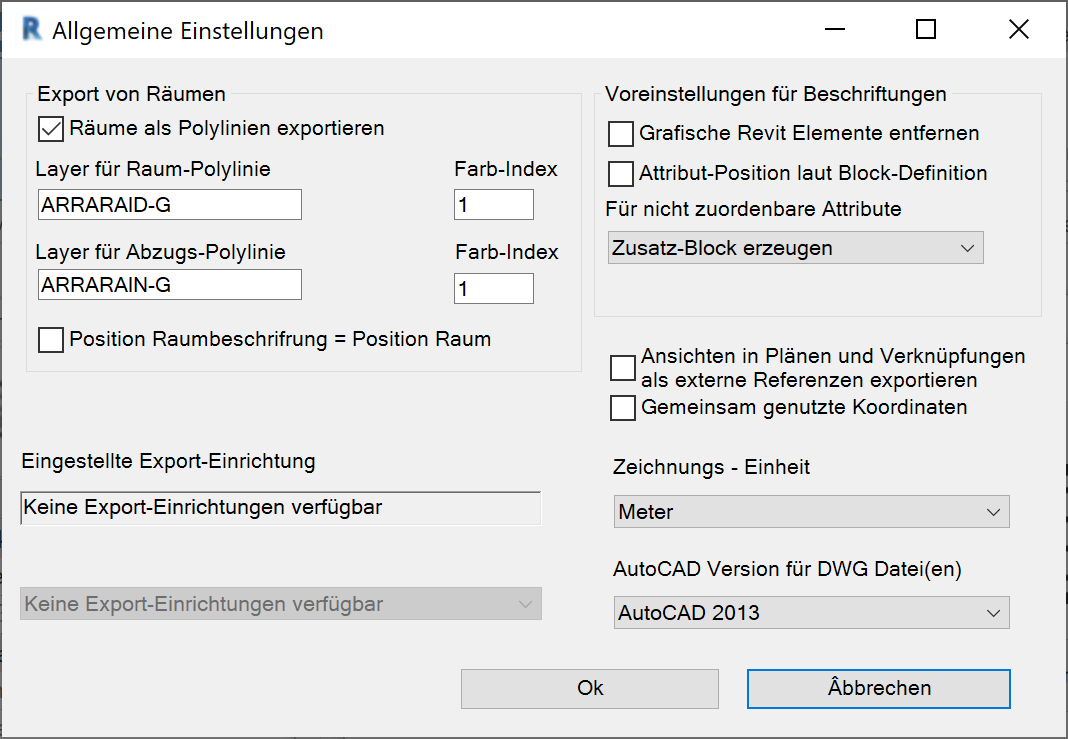

Diese zusätzlichen Optionen können im Dialog “Allgemeine Einstellungen” eingestellt werden.
