Utilisation des paramètres Revit pour définir la calque

Il s’agit en fait d’une caractéristique de la fonctionnalité “Définition des normes de calque” décrite dans la section Définir les norme des calques.

De nombreuses normes relatives aux calques exigent que le nom de la calque contienne des informations supplémentaires en fonction de certaines caractéristiques de l’élément. Il s’agit par exemple d’éléments structurels “porteurs” ou “non porteurs”, d’informations sur les matériaux, d’informations positionnelles telles que “interne” ou “externe” pour les portes, etc. Pour cela, il est possible de définir des composants de calque dont les valeurs sont “pilotées par des paramètres”. Comme ces informations supplémentaires ne sont généralement requises que pour certaines catégories, il faut également pouvoir définir des composants de calque qui ne sont applicables qu’à certaines catégories, ce qui est également possible.

La fonctionnalité standard d’exportation DWG permet également d’utiliser la valeur des paramètres comme partie du nom de la calque en utilisant un “modificateur de calque”, mais ce n’est pas très élégant et c’est également limité à très peu de paramètres intégrés comme “Utilisation structurelle”, “Classement au feu” et “Statut”.

Avec l’outil EDER, tout paramètre peut être utilisé pour générer la valeur d’un composant de calque.

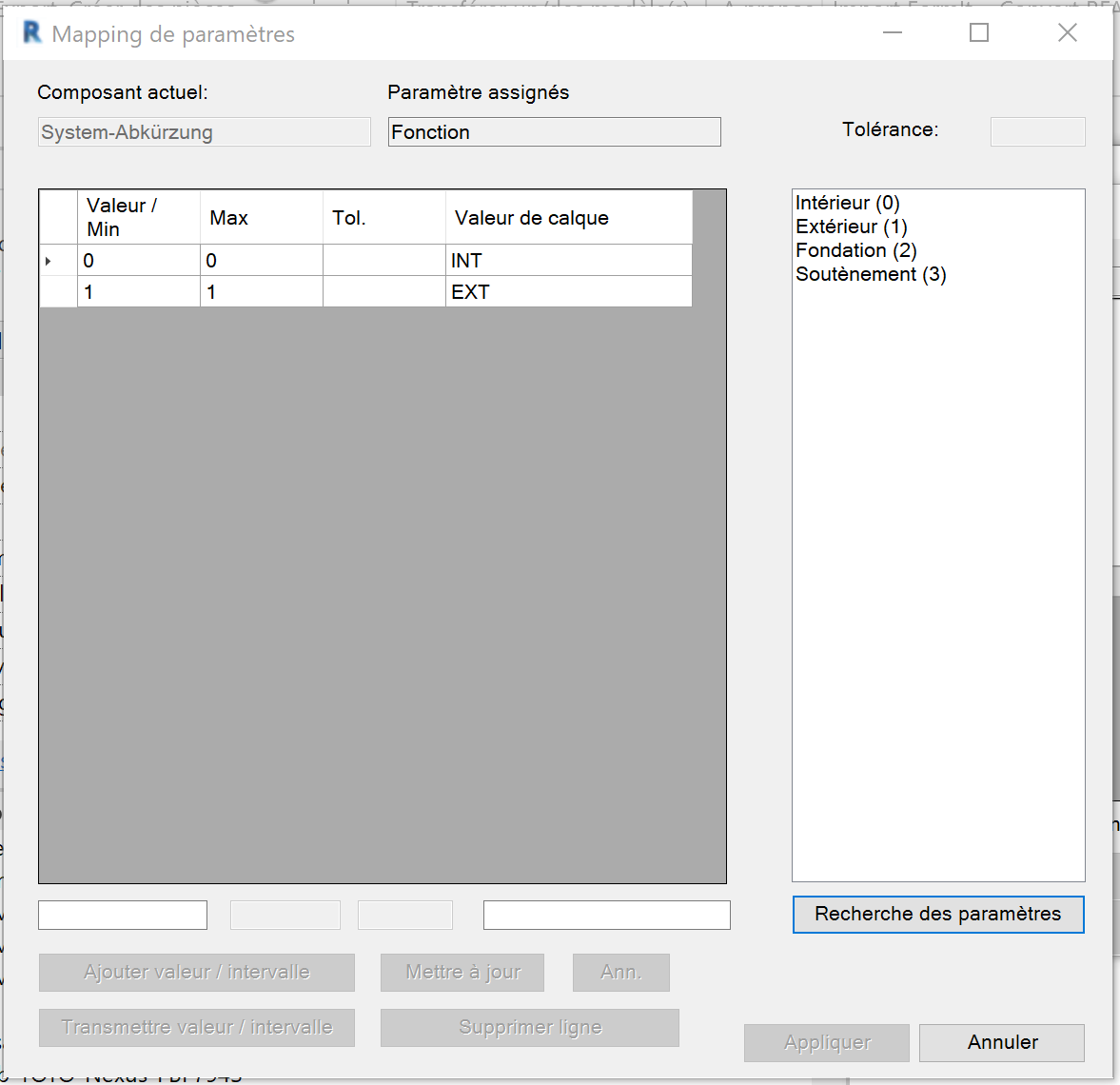

Soit la valeur réelle du paramètre peut être utilisée comme valeur pour un composant de calque, soit une “table de correspondance” peut être utilisée pour définir la valeur du composant de calque en fonction de la valeur du paramètre.

L’utilisation de composants de calque “pilotés par des paramètres” rend obsolète l’utilisation de la fonction intégrée de “modificateur de calque” de l’exportation standard dans Revit.
